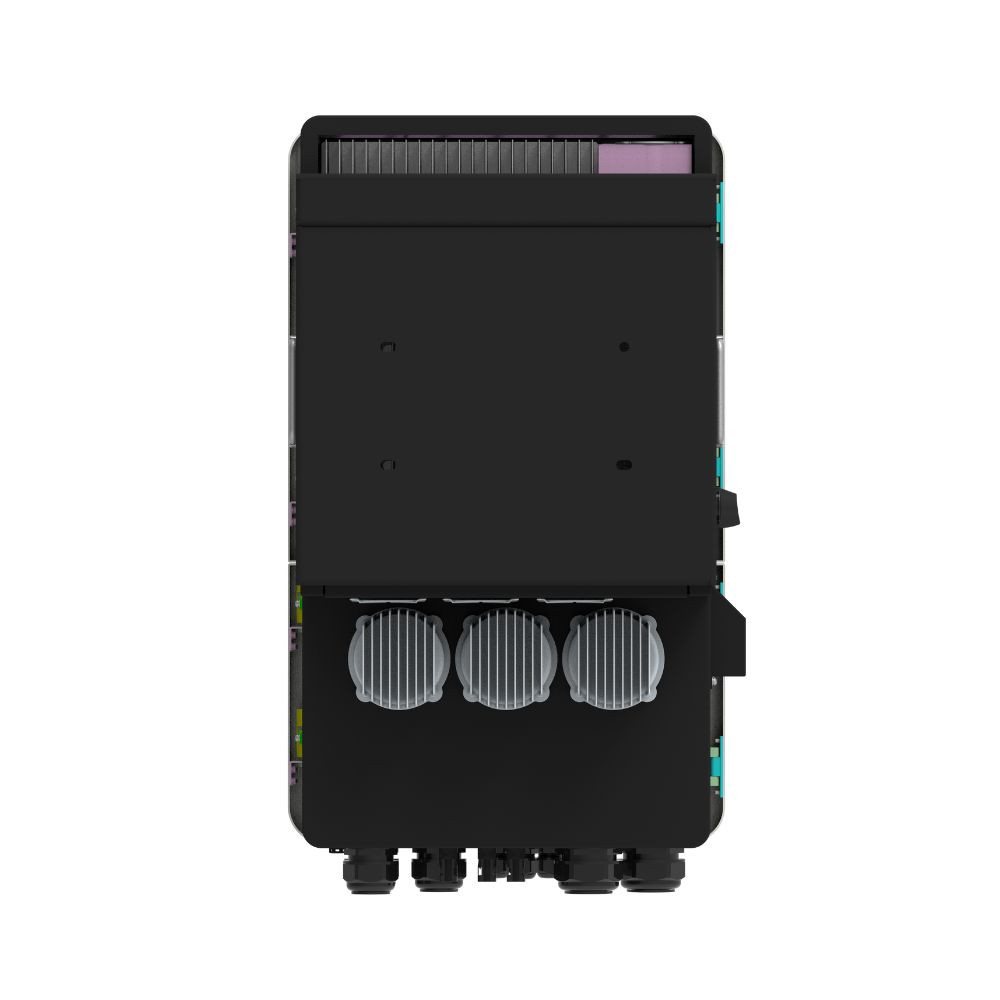

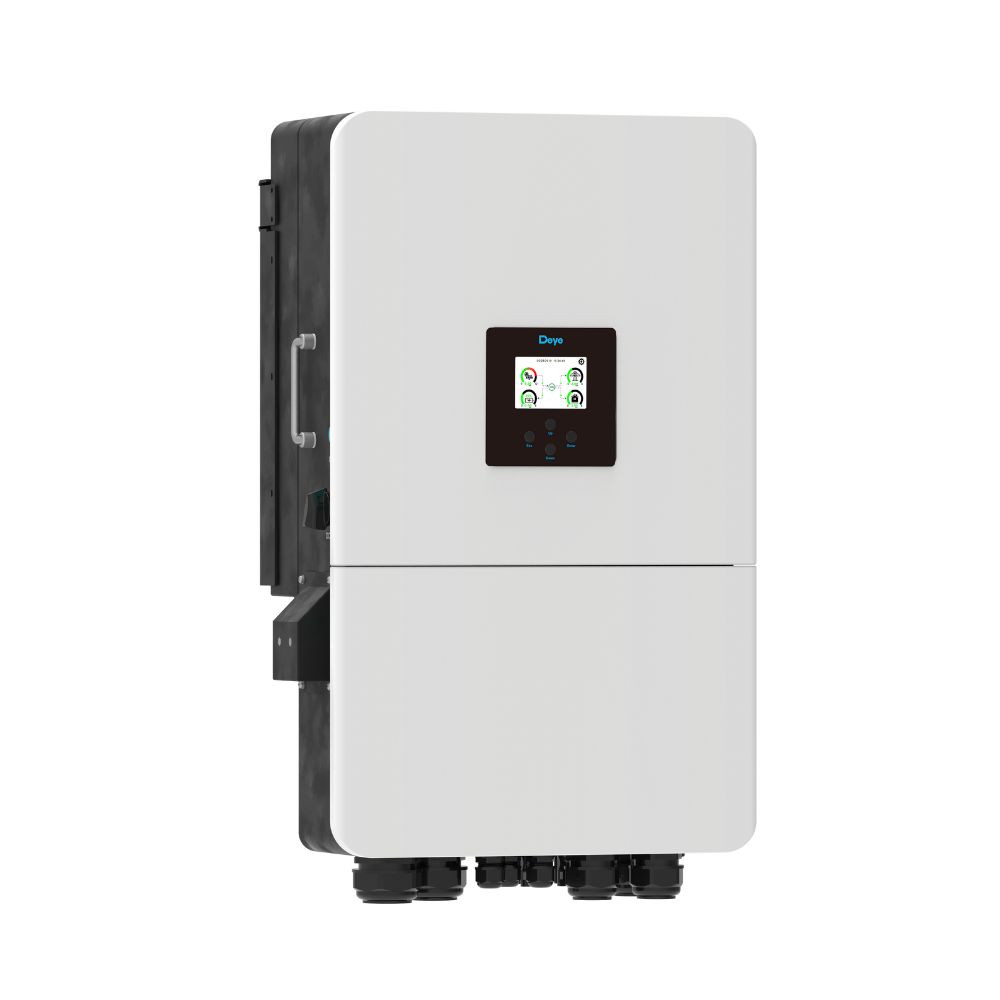

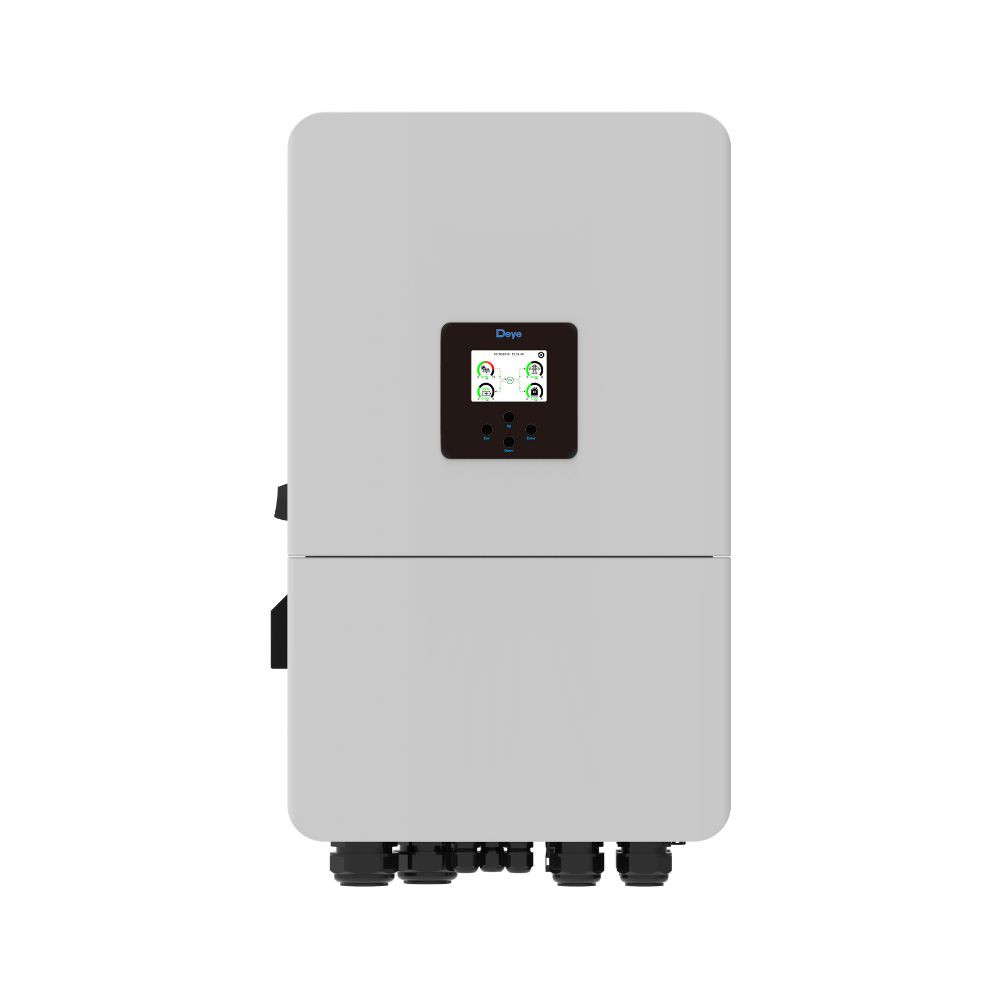

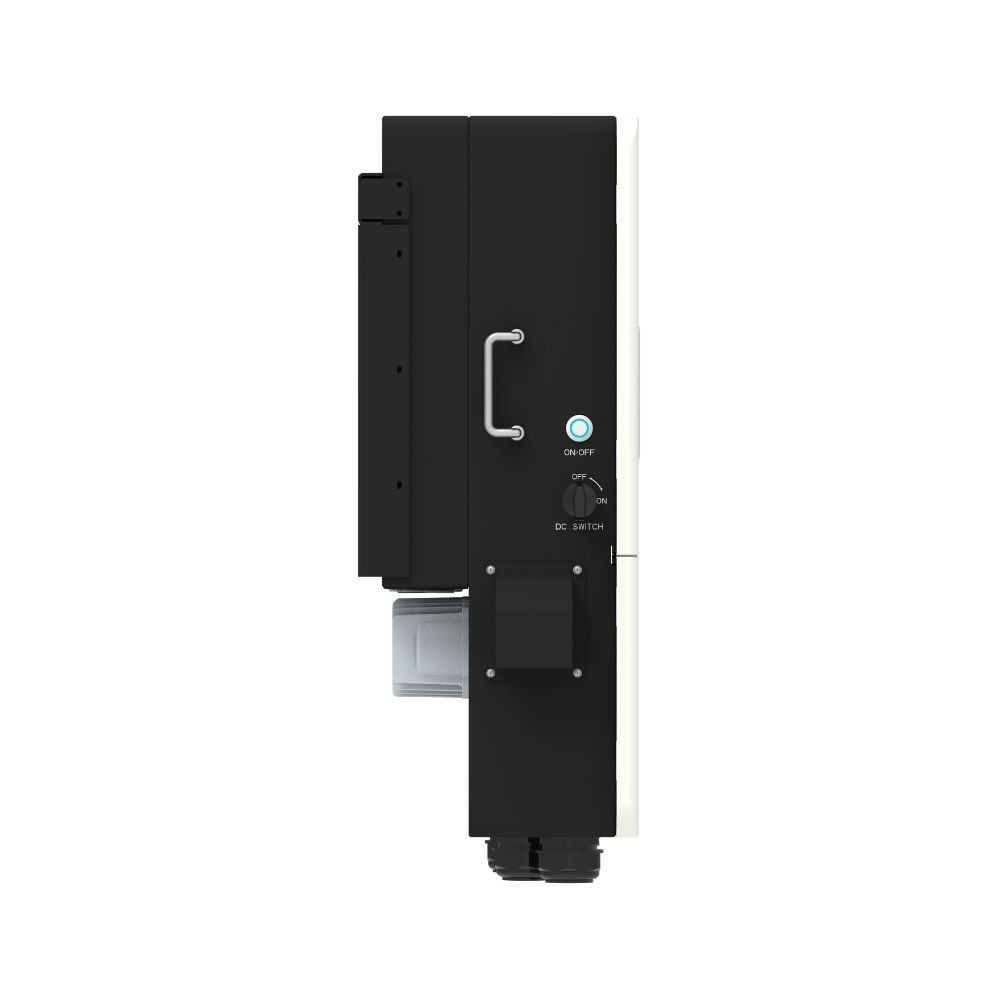

A Deye 20 kW háromfázisú hibrid inverter az SG05 EU-SM2 sorozat
legnagyobb teljesítményű tagja. Intelligensen kezeli a napelemes termelést, az energiatárolást és a hálózati
betáplálást, támogatja az AC-csatolt (retrofit) bővítést, a backup/szigetüzemi működést és a párhuzamos telepítést.
Kiemelt előnyök
20 kW háromfázisú hibrid inverter – nagyobb rendszerekhez, stabil hálózati működéssel
48 V (40–60 V) akkumulátor támogatás – ólom-savas és lítium-ion kompatibilitás
2 MPPT / 2+2 string – nagy PV mezők rugalmas kialakításához
Max. 350 A töltő/kisütő áram – gyors energiatárolás és nagy terhelések kiszolgálása
Backup / szigetüzem támogatás – kimaradás esetén is működőképes (megfelelő rendszerkialakítással)
AC-csatolás (retrofit) – meglévő napelemes rendszer bővítésére is alkalmas
Magas hatásfok – max. 97,6 % / Euro 97,0 % / MPPT > 99 %
IP65 védelem – kültéri telepítésre is alkalmas ipari kivitel
Részletes műszaki adatok
Általános
Gyártó: Deye
Modell: SUN-20K-SG05LP3-EU-SM2
Inverter típusa: háromfázisú hibrid inverter
Hálózati csatlakozás: 3L+N+PE
Akkumulátor bemenet (Battery input)
Akkutípus: ólom-savas vagy lítium-ion
Akkufeszültség-tartomány: 40–60 V
Max. töltőáram: 350 A
Max. kisütőáram: 350 A
Lítium töltési stratégia: önadaptív BMS-hez
Akkubemenetek száma: 2
PV / napelem bemenet (PV string input)
Max. PV hozzáférési teljesítmény (PV access): 40 000 W
Max. PV bemeneti teljesítmény: 32 000 W
Max. PV bemeneti feszültség: 800 V
Induló feszültség: 160 V
MPPT feszültségtartomány: 160–650 V
Névleges PV feszültség: 550 V
Max. üzemi PV bemeneti áram: 36 A + 36 A
Max. rövidzárási áram: 54 A + 54 A
MPPT / string: 2 MPPT / 2+2 string
AC bemenet/kimenet (AC input/output)
Névleges AC teljesítmény: 20 000 W
Max. látszólagos teljesítmény: 22 000 VA
Névleges AC áram: 30,4 / 29,0 A
Max. AC áram: 33,4 / 31,9 A
Max. folyamatos átvezetés (grid→load): 70 A
Hálózati feszültség / tartomány: 220/380 V; 230/400 V (0,85 Un–1,1 Un)
Hálózati frekvencia / tartomány: 50 / 45–55 Hz; 60 / 55–65 Hz
Csúcsteljesítmény szigetüzemben: 2× névleges, 10 s
Teljesítménytényező állítás: 0,8 vezető – 0,8 késő
THDi: < 3 % (névleges teljesítményhez viszonyítva)
DC injekció: < 0,5 % In
Hatásfok
Max. hatásfok: 97,6 %
Európai hatásfok: 97,0 %
MPPT hatásfok: > 99 %
Védelem és funkciók (kivonat)
Beépített védelmek: DC fordított polaritás, AC túláram/túlfeszültség, zárlat, hővédelem, szigetüzem-védelem (anti-islanding), szigetelés-impedancia felügyelet, DC kapcsoló, maradékáram érzékelés
Túlfeszültség-védelem szint: Type II (DC) + Type II (AC)
Párhuzamos üzem: max. 10 inverter
Időzített akkumulátor üzem: 6 idősáv
Kivitel és környezet
Védettség: IP65
Hűtés: intelligens léghűtés
Zajszint: < 60 dB
Üzemi hőmérséklet: –40 °C – +60 °C (45 °C felett derating)
Páratartalom: 0–100 %
Telepítési magasság: ≤ 3000 m
Méret és tömeg
Méret (Sz × Ma × Mé): 456 × 750 × 268,5 mm (csatlakozók és konzol nélkül)
Tömeg: 50,6 kg
Kommunikáció és monitorozás
Kommunikáció: RS485 / RS232 / CAN
Monitorozás (opcionális): GPRS / WiFi / Bluetooth / 4G / LAN
